電磁失電制動器結構原理
發布時間：2017-08-14 新聞來源：：臺菱傳動官網
電磁失電制動器的結構非常的簡單，適應性十分的廣泛，噪音比較低，制動非常的可靠，可以大量的使用在各類機械的傳動設備當中，屬于工業現代化里面的一類很好的執行元件。生產技術的自動化要超薄型的失電制動器以其良好的特性滿足不同應用的機器人與電機等各類不同機械的要求。電磁失電制動器是電磁脫離斷電的時候彈簧施壓的摩擦片式制動器，可以和電動機配套成一類新式制動電機，可以應用在機械傳動系統，能夠很好的應用到斷電的時候安全制動等場所。
① 結構緊湊：失電制動器的軸向尺寸即使很小，不過制動扭矩非常的大。
② 響應快速：失電制動器是使用彈簧設備形成制動扭矩，彈簧復位時間就是制動響應時間。
③ 壽命長久：失電制動器使用新式摩擦材料，決定使用長久的特征。

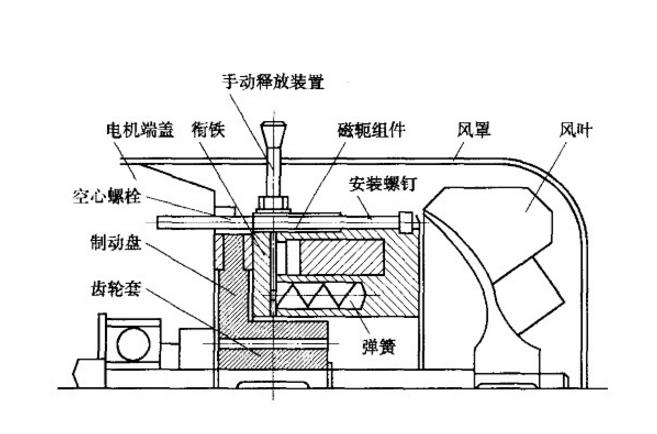

一、電磁失電制動器原理：
1、線圈通電后：銜鐵匯總電磁力作用下被吸向磁輥，進而使得摩擦盤松開，達到解除制動的目的；
2、線圈斷電后：在彈簧力作用下，摩擦盤和機座（或聯結板）、銜鐵之間產生摩擦力，進而通過齒輪套將傳動軸制動。
① 結構緊湊：失電制動器的軸向尺寸即使很小，不過制動扭矩非常的大。
② 響應快速：失電制動器是使用彈簧設備形成制動扭矩，彈簧復位時間就是制動響應時間。
③ 壽命長久：失電制動器使用新式摩擦材料，決定使用長久的特征。
一、電磁失電制動器原理：
1、線圈通電后：銜鐵匯總電磁力作用下被吸向磁輥，進而使得摩擦盤松開，達到解除制動的目的；
2、線圈斷電后：在彈簧力作用下，摩擦盤和機座（或聯結板）、銜鐵之間產生摩擦力，進而通過齒輪套將傳動軸制動。
二、電磁失電制動器性能用途：
由于制動力矩是由高性能彈簧壓縮彈力產生而且由于制動器失電工作，故可使直線或回轉運動在瞬間實現制動，是一種可廣泛用于機械傳動系統中的一種通過直流電源控制的自動化執行元件；可用作應急安全保護或精確定位等。溫馨提示：安裝電磁失電制動器一遍應取水平位置（主機結構特殊的可垂直安裝），安裝時應確保其靜止側及驅動側的垂直度不低于“8”級，同軸度不低于“9”級；而且工作一段時間后應及時檢查制動器工作氣隙是否還正常。如有相關需求或者相關問題都可咨詢我司。咨詢熱線:1800-2922-997
相關產品:電磁失電制動器 干式單板電磁制動器
